Проектирование

Горючие:

  • углеводороды
    (метан, пропан, этан и др.)
    большую часть из которых составляет метан СН4 - 80-98%
  • водород Н2

Негорючие:

  • кислород О2 (до 1%)
  • азот N2
  • углекислый газ СО2

Примеси:

  • механические
  • пары воды
  • сероводород

Физико-химические свойства
природного газа

Без цвета
Без запаха
Без вкуса

Для обнаружения утечек газа ему придают резкий запах, добавляя одорант - этил-меркаптан (16 гр. на 1000 м3, интенсивность запаха должна соответствовать 3-4 баллам). Такая норма одоризации позволяет ощущать запах газа при содержании его в помещении в количестве 1%.

Газ легче воздуха. Плотность воздуха м = 1,29 кг/м3, плотность газа м = 0,7-0,8 кг/м3

Способы обнаружения утечек газа

По запаху
По шипению, шуму
По падению давления на манометре
Обмыливанием - нанесением мыльной пены
Приборами
газоанализаторами, газоиндикаторами-течеискателями, газосигнализаторами
Использование открытого огня для определения утечек газа категорически запрещается.

классификации газопроводов

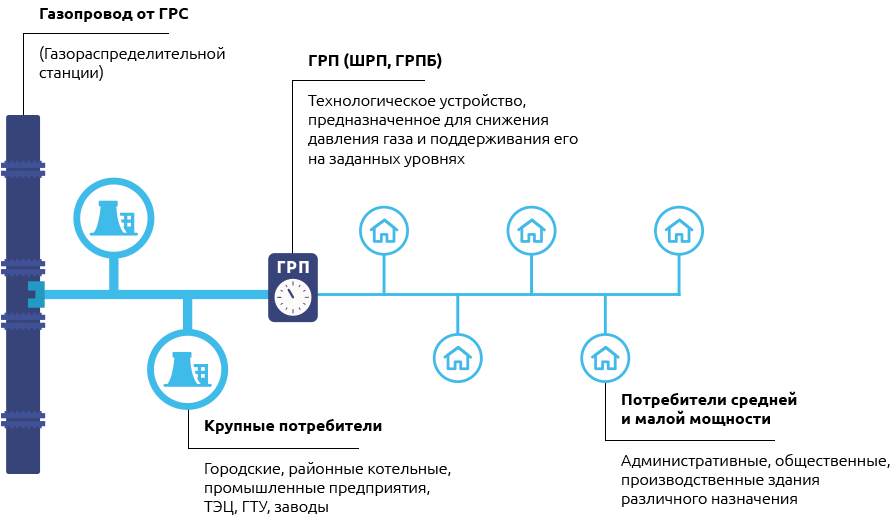

Газораспределительная сеть - технологический комплекс газораспределительной системы, состоящий из наружных газопроводов поселений (городских, сельских и других поселений), включая межпоселковые, от выходного отключающего устройства газораспределительной станции (ГРС), или иного источника газа, до вводного газопровода к объекту газопотребления. В газораспределительную сеть входят сооружения на газопроводах, средства электрохимической защиты, газорегуляторные пункты (ГРП, ГРПБ), шкафные регуляторные пункты (ШРП), система автоматизированного управления технологическим процессом распределения газа (АСУ ТП РГ).

Назначение ГРП, ГРУ

ГРП (ШРП, ПГБ, ГРУ) - технологическое устройство, предназначенное для:

  1. Снижения давления газа и поддержания его на заданных уровнях, независимо от расхода газа и колебания входного давления.
  2. Автоматическое прекращение подачи газа в случае повышения или понижения рабочего давления за допустимые пределы.
  3. Фильтрация газа от механических примесей.
  4. Замер давления, температуры, расхода газа (при установке газового счетчика)
ГРПгазорегуляторный пункт
  • устанавливается в отдельном здании
  • предназначен для нескольких потребителей
  • входное давление газа допускается до 12 кг/см
ГРУгазорегуляторная установка
  • устанавливается в том же помещении, где газоиспользующие установки
  • предназначен для одного потребителя
  • входное давление газа допускается до 6 кг/см

Классификация

ГРПШ

газорегуляторный пункт шкафной

Все оборудование смонтировано в несгораемом шкафу.

ПГБ

пункт газорегуляторный блочный

Монтаж оборудования производится в одном или более помещений контейнерного типа.

ГРУ

газорегуляторная установка

Оборудование крепится к жесткой раме, после чего монтируется в том же помещении, где расположено газоиспользующее оборудование, или в соседнем, но при условии, что они соединены открытым проемом.

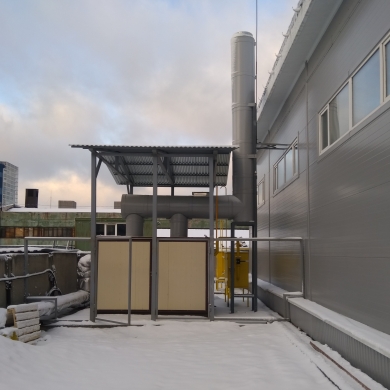

ГРП

газорегуляторный пункт шкафной

Монтаж оборудования производится, как в специализированных помещениях, так и на оборудованных открытых площадках. ГРП является сборной конструкцией, чем отличается от ГРУ, ГРПШ, и ПГБ, являющихся типовыми изделиями, которые готовы к эксплуатации уже при выходе с завода.

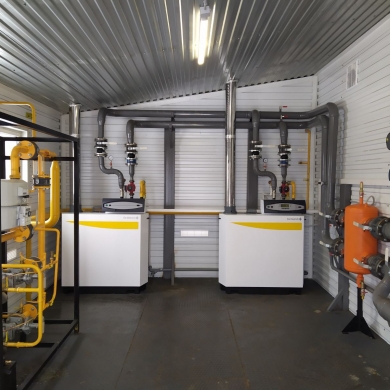

Котельные

Газифицированная котельная (производственное помещение, цех) - помещение, где размещено газовое и газопотребляющее оборудование, предназначенное для использования природного газа в качестве топлива.

Газовые котлы — это оборудование, которое относится к особой категории пожароопасности. Соответственно, при монтаже таких агрегатов необходимо соблюдать в обязательном порядке требования к помещению и дымоходам. Установка выполняется строго в соответствии с правилами и нормами государственных стандартов. При грамотном подходе все эти требования учитываются при разработке проектов зданий и сооружений, которые оборудуются системами индивидуального теплоснабжения и горячей воды.

Необходимые условия в первую очередь состоят из грамотного выбора помещения для газовых индивидуальных котлов и к установке дымоходов.

Газифицируемые помещения зданий должны соответствовать требованиям государственных стандартов, строительных норм и правил.

Рассмотрим основные требования к помещениям котельных:

Газоиспользующее оборудование (котел) устанавливается в специально выделенное место (котельная), так как монтаж газовых приборов в обычных жилых помещениях не разрешается. В многоквартирных и частных домах допустимо размещение настенного газового котла на кухне, при соблюдении всех необходимых требований и условий.

Подробнее

Помещение, предназначенное для установки
отопительного газового оборудования, должно иметь:

  1. Высоту не менее 2,5 м.
  2. Не менее 4 квадратных метров для каждого котла.
  3. Приточно-вытяжную вентиляцию с кратностью обмена воздуха, определяемой расчетом, но не менее трехкратного воздухообмена в час.
  4. Оконные проемы с площадью остекления из расчета 0,03 м2 на 1 м3 объема помещения и ограждающие от смежных помещений конструкции из несгораемых материалов.
  5. Дымоход для отвода продуктов сгорания в атмосферу.

В помещениях небольшой площади можно использовать настенный газовый котёл, который разрешается монтировать на кухне. Мощность газового котла можно рассчитывать по следующей формуле: 1кВт исходя из 10 м2 отапливаемой площади. Не забудьте заложить на потерю тепла около 20% мощности.

ООО "Газосфера" учитывает все вышеперечисленные требования в проектной документации.
Так как большинство зданий имеет индивидуальную архитектуру и планировку, Мы рекомендуем перед началом строительства здания обратиться к нам. Опытные инженеры проконсультируют вас о размещении помещения котельной, дымоходов, вентканалов и др. Так вы исключите какие-либо "переделки" после строительства здания.

Газификация с чего начать?

Технические условия - ключевой момент, который и определяет в принципе возможность подключения. Технические условия представляет собой документ, в котором отражены сведения о точке подключения на газораспределительной сети с указанием месторасположения ее в плане, давлении газа в точке подключения, диаметре и материале труб, средствах электрохимической защиты (для стального газопровода), а также данные о коррозионной агрессивности грунтов и наличии источников блуждающих токов и др.

Для определения возможности подключения к газопроводу и получения технических условий вы можете обратиться к нам. Мы поможем вам собрать необходимый пакет документов для получения техусловий.

Согласно Правил подключения объектов капитального строительства к сетям газораспределения потребитель обращается в ГРО с запросом о выдаче техусловий. ГРО на территории Перми и Пермского края - это ЗАО "Газпром Газораспределение Пермь" в который входят 6 филиалов: Пермский, Пермский районный, Березниковский, Краснокамский, Чайковский, Чусовской.

Для выдачи техусловий необходимо предоставить следующие документы:

Для физ. лиц
  1. заявление на подключение и проектирование
  2. копия паспорта заявителя (собственника)
  3. доверенность на представление интересов заявителя
  4. свидетельство о праве собственности земельного участка, строения (договор аренды)
  5. технический паспорт здания, сооружения
  6. ситуационный план расположения объекта с привязкой к территории населенного пункта (выкопировка из ген. плана муниципального образования) (выдает администрация района по запросу Заказчика)
  7. расчет объемов потребления газа при потреблении жилого дома более 5,0 м3/ч (данный расчет производит ООО "Газосфера")
  8. согласие основного абонента на подключение объекта капитального строительства к сети газораспределения (если газопровод принадлежит на праве собственности другому владельцу)
Для юр. лиц
  1. заявление на подключение и проектирование
  2. копии учредительных документов (в том числе свидетельство о регистрации юридического лица)
  3. копия документа, подтверждающего полномочия лица, подписавшего заявление
  4. доверенность на представление интересов заявителя
  5. свидетельство о праве собственности земельного участка, строения (договор аренды)
  6. технический паспорт здания, сооружения
  7. ситуационный план расположения объекта с привязкой к территории населенного пункта (выкопировка из ген. плана муниципального образования) (выдает администрация района по запросу Заказчика)
  8. расчет объемов потребления газа при потреблении более 5,0 м3/ч (данный расчет производит ООО "Газосфера")
  9. Копии заключений газотранспортной организации и газораспределительной организации, сеть газораспределения которой технологически связана с сетью г азораспределения исполнителя (при наличии такой сети), о наличии или об отсутствии технической возможности подключения (в случае, когда максимальный часовой расход газа превышает 300 куб. метров)
  10. Согласия основного абонента на подключение объекта капитального строительства к сети газораспределения (если газопровод принадлежит на праве собственности другому владельцу)

Следует знать, что технические условия имеют ограниченный срок действия, и этот период, например, в Пермском крае составляет два года. Если вы затянули с подведением газопровода, и документация просрочена, то вас потребуют заново заняться получением техусловий. Поэтому делайте заявку с учётом планов по завершению строительства и обустройства систем жизнеобеспечения в помещении.

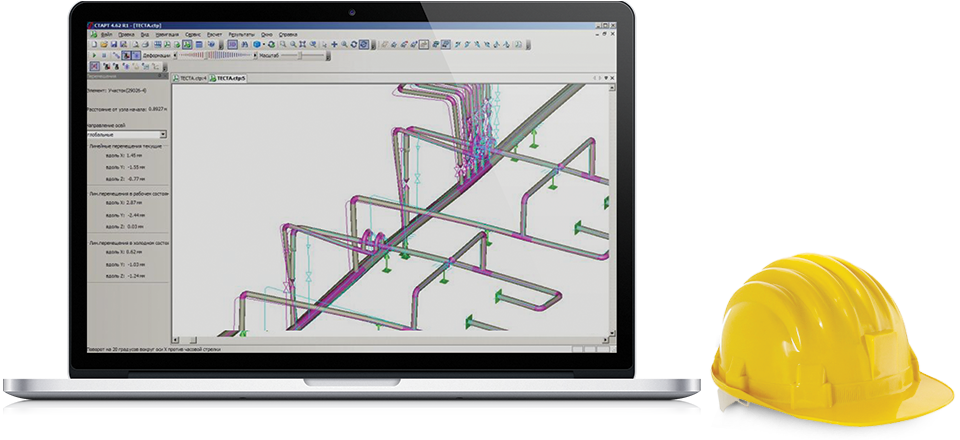

Проект газификации

Для грамотного расчета разводки, оптимального выбора газового оборудования с учетом требований законодательства необходима проектная документация на газификацию объекта.

Проектная документация - документация, содержащая текстовые и графические материалы и определяющая архитектурные, функционально-технологические, конструктивные и инженерно-технические решения для обеспечения строительства, реконструкции и/или технического перевооружения объектов строительства.

Виды работ по подготовке проектной документации, которые оказывают влияние на безопасность объектов капитального строительства, должны выполняться только индивидуальными предпринимателями или юридическими лицами, имеющими выданные саморегулируемой организацией свидетельства о допуске к таким видам работ.

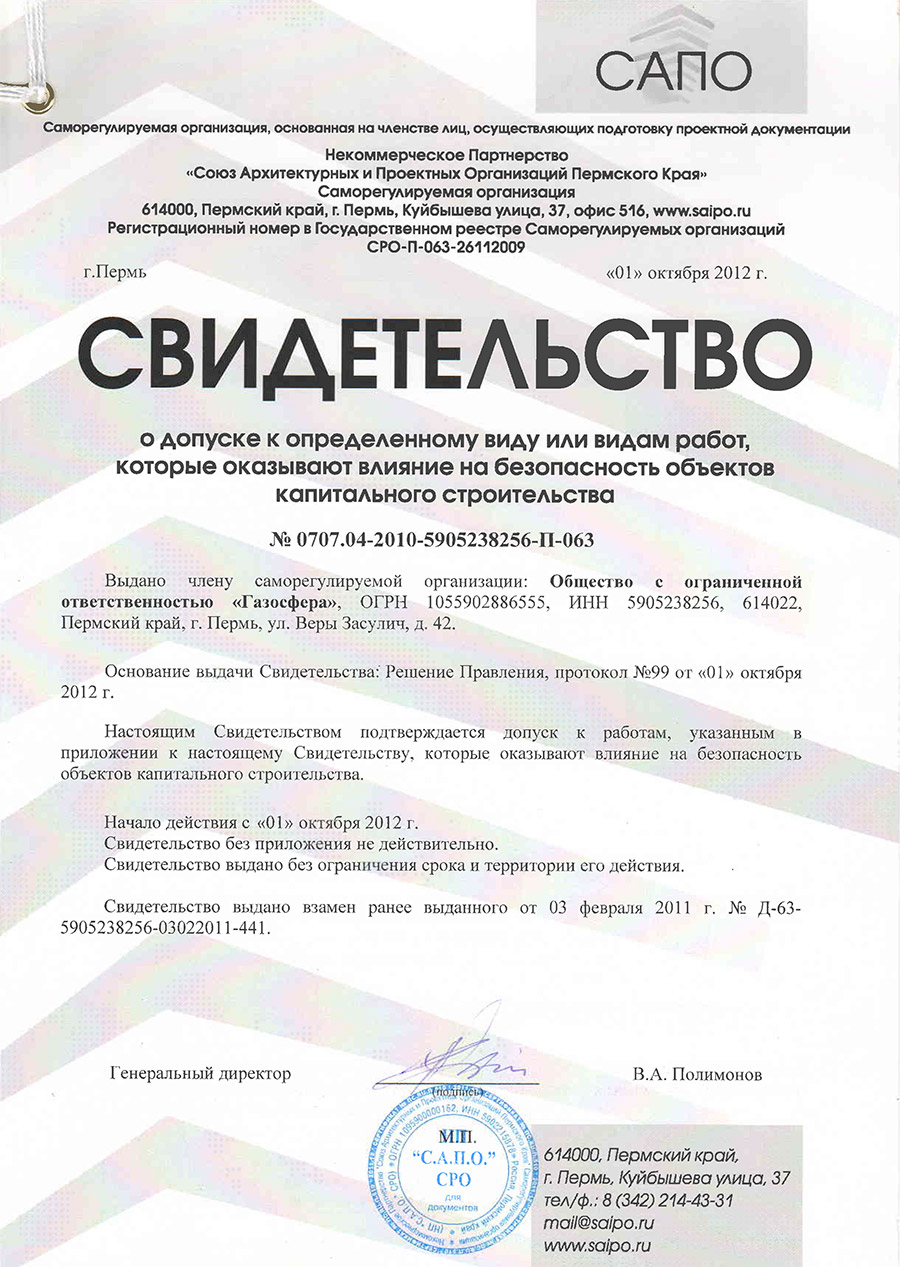

ООО Газосфера" имеет свидетельство о допуске к определенному виду или видам работ, которые оказывают влияние на безопасность объектов капитального строительства № 0707.04-2010-5905238256-П-063 от 01 октября 2012 г., выданное НП "Союз Архитектурных и Проектных Организаций Пермского Края".

Итак, если с выбором проектной организации вы уже определились, то для начала проектирования необходимо собрать исходные данные:

  • Технические условия на подключение и технические условия на проектирование;
  • Топографическая карта участка в М 1:500 (со всеми надземными и подземными коммуникациями и сооружениями), согласованная с организациями, эксплуатирующими указанные коммуникации и сооружения (при необходимости);
  • Геологические изыскания (при необходимости);
  • Акт выбора трассы (при необходимости);
  • Технический паспорт здания, сооружения;
  • Технические характеристики, устанавливаемого оборудования.

Далее на объект выезжает инженер-проектировщик, чтобы провести замеры. Со специалистом можно согласовать разводку внутренних газопроводов, уточняются либо подбираются модели газоиспользующего оборудования, место установки газовой плиты и т.д. Чтобы избежать переделок в дальнейшем, важно, как можно раньше оговорить все нюансы по поводу расположения оборудования. После приёмки, если появилась мысль переставить газовые приборы нужно вносить изменения в проект, а это тянет за собой потерю времени и бумажную волокиту.

Мы несем ответственность за качество проектной документации и ее соответствие требованиям технических регламентов.
По готовности проекта ответственное лицо в обязательном порядке согласовывает его с техническим отделом ЗАО "Газпром Газораспределение Пермь".
На любом этапе вам могут любезно предоставить информацию о том, что делать дальше и куда нужно будет обращаться потом.

Расчет стоимости работ

В зависимости от сложности подвода газа к объекту зависят, как и стоимость, так и срок изготовления проекта.

Во что же выльется счастье приобщения к благам цивилизации? Конечно, сразу точную стоимость работ по газификации Вашего объекта никто не назовет. Для этого необходимо вызвать специалиста для определения приблизительных затрат средств в Вашем случае. На окончательную стоимость работ влияет множество факторов, таких как: удаленность объекта от распределительного газопровода, сложность ландшафта местности, необходимый диаметр труб для обеспечения газом всех отопительных приборов. Если по Вашей улице проложен газопровод – это будут одни затраты, если же для начала необходимо проложить распределительный (уличный) газопровод – эти затраты могут возрасти. Также на стоимость работ влияет принадлежность газопровода. Он может принадлежать как администрации или Газпрому, так и может быть собственностью частых лиц, которые осуществили газификацию местности за свои средства. Тогда за подключение к их сетям необходимо будет заплатить n-ную сумму. Какую именно, нужно уточнить заблаговременно у собственника сети.
